Späneförderbänder an Sammelheftern, Klebebindern, Dreischneidern
KF 110, KF 145 und KF 175 kombiniert mit dem vorgeschalteten Hilfsförderband HF 00 oder HF 35
Bei Dreischneidern mit integriertem Förderbändern können die Späneförderbänder KF 110-80, KF 145-80 und KF 175-80 ohne vorgeschaltetes Hilfsförderband installiert werden. Hierbei erfolgt der Späneabtransport im rechten Winkel vom Dreischneider weg.
Die jeweilige Kombination aus Hilfsförderband (HF) und Späneförderband (KF) läßt sich entsprechend den räumlichen Verhältnissen aufstellen, d.h. links- oder rechtsseitig vom Dreischneider.

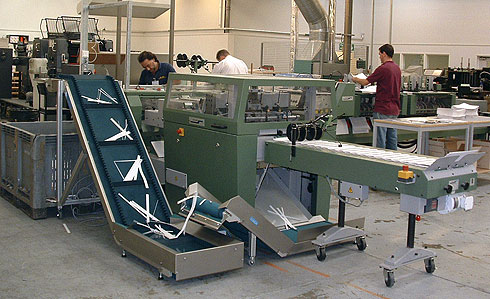

Späneförderband an Sammelhefter
Müller Martini mit Dreischneider
| Späneförderband | KF 110 | KF 110-80 | KF 145 | KF 145-80 | KF 175 | KF 175-80 | |
|---|---|---|---|---|---|---|---|
| Förderhöhe | mm | 1100 | 1100 | 1450 | 1450 | 1750 | 1750 |
| Schüttlänge | mm | 600 | 800 | 600 | 800 | 600 | 800 |
| Fördergeschwindigkeit bei 50 Hz | m/s | 0,40 | 0,40 | 0,40 | 0,40 | 0,40 | 0,40 |
| Fördergeschwindigkeit bei 60 Hz | m/s | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 |
| Gewicht | kg | 88 | 94 | 102 | 108 | 114 | 120 |
| Hilfsförderband | HF 35 | HF 00 | |
|---|---|---|---|
| Förderhöhe | mm | 350 | - |
| Schüttlänge | mm | 800 | 1000 |
| Fördergeschwindigkeit bei 50 Hz | m/s | 0,40 | 0,40 |
| Fördergeschwindigkeit bei 60 Hz | m/s | 0,48 | 0,48 |
| Gewicht | kg | 45 | 43 |

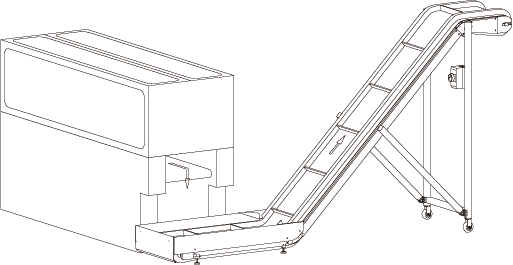

Späneförderband KF 145-80 – direkt am Dreischneider
|

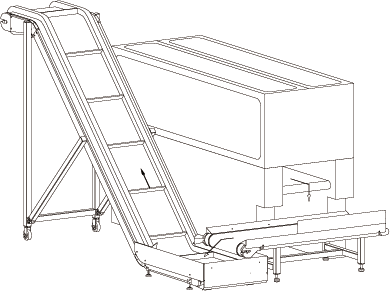

Späneförderband KF 145 mit vorgeschaltetem Hilfsförderband HF 00 – bei internem Förderband im Dreischneider |

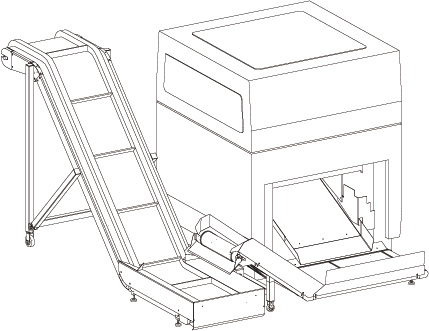

Späneförderband KF 110 mit vorgeschaltetem Hilfsförderband HF 35 – bei interner Späneschütte im Dreischneider |
