Zuführbündler ZFB
besonders geeignet für gefalzte Produkte
- mit automatischer Zuführung zum Bündeln von Printprodukten aller Art
- die ideale Lösung im Anschluß an Falzmaschinen mit Schuppenauslage
Standardausstattung mit zuschaltbarer Doppelbündelung
Zuführbündler ZFB 36-30

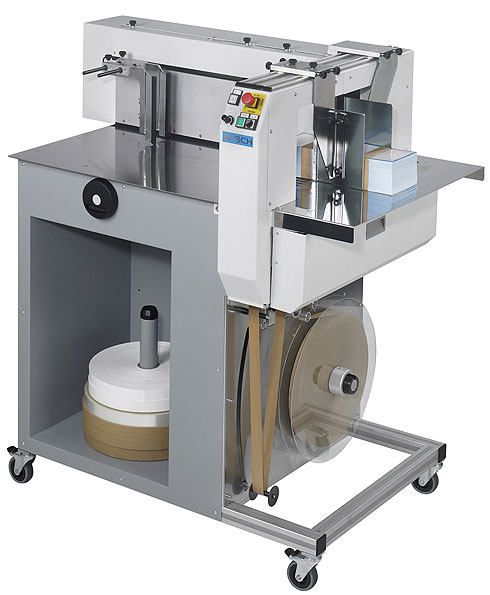

Der mobile Bündelautomat auf 4 Lenkrollen ist ausgestattet mit einem integrierten Zuführschieber, Anschlägen an der Bündelstation und einem Großrollenständer einschließlich Stauraum für Rollen mit beschichtetem Kraftpapier oder Polypropylenfolie.
Mit dem Bündler wird eine sehr produktive und schnelle Arbeitsweise erreicht, da lediglich eingelegt werden muß. Durch das Einlegen und Zuführen neuer Stapel werden die gebündelten Pakete in Richtung Auslage geschoben.
Wenn aufgrund ihrer Form und Struktur Produktstapel nicht automatisch zugeführt werden können, kann nach Abschalten des Zuführschiebers manuell von der Auslageseite eingelegt werden.

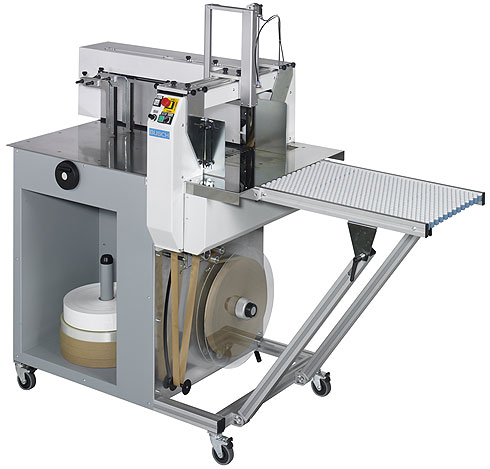

mit den Optionen: pneumatische Bündelgutpressung (einstellbar)
und Rollenauslage für eine leichtere Abführung der Pakete
Eingestellt werden kann:
- das Auslösen des Arbeitszyklus’: automatisch über Sensor, manuell mit Taste oder über Fußpedal
- die Verzögerungszeit für den Zuführschieber im Automatikbetrieb (für genaueres Ausrichten der Stapel)
- die Bündelgutbreite
- die Position der Banderole auf dem Paket
- die Banderolenspannung
- Anwahl für Einzel- oder Doppelbündelung (1 bzw. 2 Arbeitsschritte)
| Zuführbündler | ZFB 36-30 | |||
|---|---|---|---|---|
| Banderolenmaterial | beschichtetes Kraftpapier, Polypropylenfolie (PP 80 µm) | |||
| Banderolenbreiten | mm | 30 | ||
| Rollenlängen: Kraftpapier | m | 800 | ||
| Rollenlängen: PP-Folie | m | 1200 | ||
| Maschinenleistung | Takte/min | 14-18 | ||
| Abmessungen des Bündelgutes min / max: |
|
|||
| Länge | mm |
|
||
| Breite | mm |
|
||
| Höhe | mm | ca. 5* -180 | ||
| Maschinenabmessungen, Standardausführung: | ||||
| Länge | mm | 1130 | ||
| Breite | mm | 735 | ||
| Höhe | mm | 1215 | ||
| Maschinenabmessungen mit Optionen (Bündelgutpressung, Rollenauslage) | ||||
| Länge | mm | 1740 | ||
| Breite | mm | 735 | ||
| Höhe | mm | 1480 | ||
| Gewicht | ||||
| Standardausführung | kg | 142 | ||
| mit Optionen | kg | 157 | ||
* 25 mm bei automatischer Taktauslösung
Info-Blatt Zuführbündler ZFB 36-30 (PDF 268 kB)
Arbeitsablauf
|

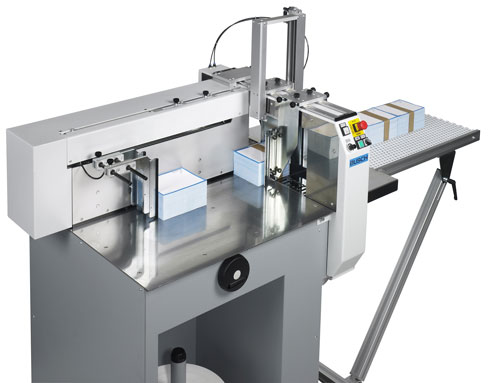

1. Manuelles Einlegen |

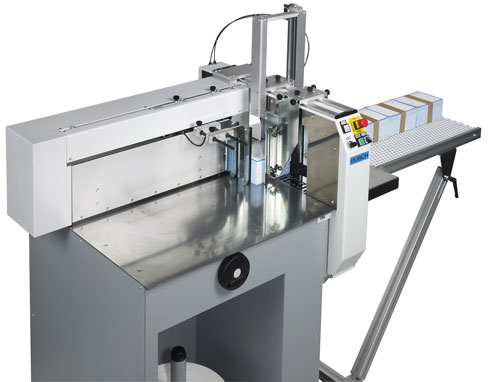

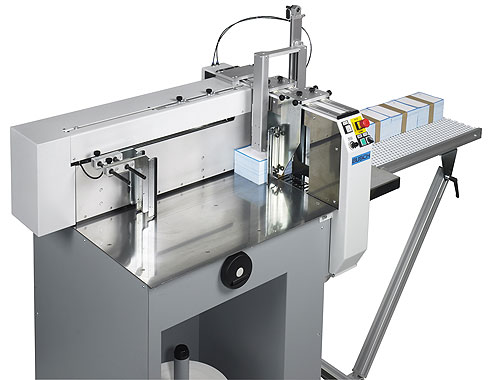

2. Automatische Zuführung |
|

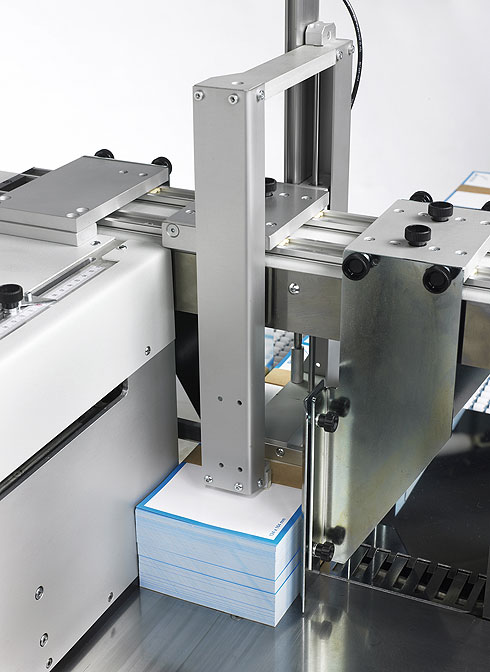

3. Pressen des Stapels (optional) und Bündeln |
4. Pressen des Stapels (optional) und Bündeln |
Als eine weitere Variante wird als Langversion angeboten

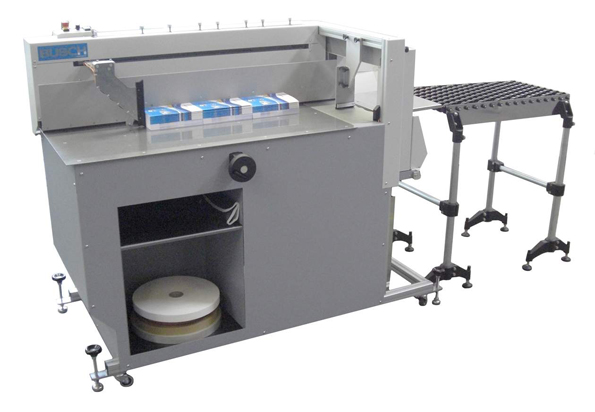

Zuführbündler ZFB 36/75
Die ideale Lösung für den Anschluss an Falzmaschinen und Schneidemaschinen – mit hoher Produktivität durch automatische Zuführung und Rollenauslage.
Mit integriertem Zuführschieber und pneumatischer Bündelgutpressung.
Die maximal einlegbare Produkt- bzw. Produktreihenlänge beträgt 75 cm. Bei diesem Zuführbündler sind 8 verstellbare Transportstopps zur Stapelpositionierung zum Bündeln vorhanden, so dass eine Paketreihe aus maximal 8 Paketen eingelegt und automatisch hintereinander gebündelt werden kann.
Bei Einlage von kürzeren Produkten kann die hintere Endlage des Zuführschiebers vorgestellt werden, um die hohe Bündelleistung zu erhalten.

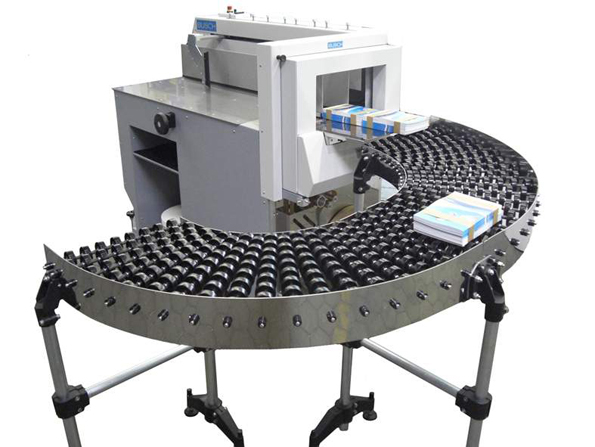

Die Rollenauslage ist in gerader Linienführung lieferbar sowie für die 90° oder 180° Winkelung – auch untereinander kombinierbar.
Funktion und Einstellungen wie bei Modell ZFB 36-30. Zusätzlich ist dieser Bündler höhenverstellbar.
Optionen:
Integrierter Kompressor
Rollenauslage gerade 80 x 40 cm und 90° oder 180°.
| Zuführbündler | ZFB 36/75 | |||
|---|---|---|---|---|
| Banderolenmaterial | beschichtetes Kraftpapier, Polypropylenfolie (PP 8 µm) | |||
| Banderolenbreiten | mm | 30 | ||
| Rollenlängen: Kraftpapier | m | 800 | ||
| Rollenlängen: PP-Folie | m | 1200 | ||
| Maschinenleistung | Takte/min | 14-18 | ||
| Abmessungen des Bündelgutes min / max: |
|
|||
| Länge | mm |
|
||
| Breite | mm |
|
||
| Höhe | mm | ca. 5 / 180 | ||
| Maschinenabmessungen, Standardausführung ohne Rollenauslage: | ||||
| Länge | mm | 1635 | ||
| Breite | mm | 805 | ||
| Höhe | mm | 1280 | ||
| Anzahl der verstellbaren Transportstopps zur Stapelpositionierung zum Bündeln | 8 | |||
| Gewicht | ||||
| Standardausführung | kg | 195 | ||
Info-Blatt Zuführbündler ZFB 36-75 (PDF 244 kB)
